業界業況

2016年度通期(2016年4月~2017年3月)の化合物半導体製品の出荷額は、243億円となりました。結晶別では、主要3品目のうちInP 、GaPが増加した一方で、GaAsが減少しました。用途別ではLD増加した一方で、可視LEDが微減、赤外LEDとその他が減少しました。 1.GaAs 2016年度...

業界業況

2016年度通期(2016年4月~2017年3月)の化合物半導体製品の出荷額は、243億円となりました。結晶別では、主要3品目のうちInP 、GaPが増加した一方で、GaAsが減少しました。用途別ではLD増加した一方で、可視LEDが微減、赤外LEDとその他が減少しました。

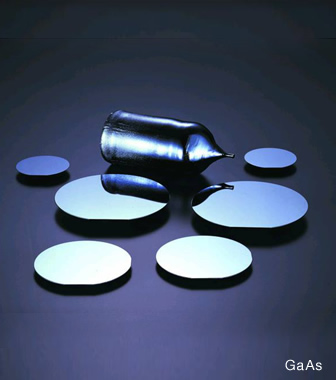

1.GaAs
2016年度通期のGaAsの売上高は、154億円となり、国内、海外ともに減少しました。GaAsの主な用途市場はスマートフォン等に使用される高周波デバイス、また各種の表示機器やセンサ等に使用される可視・赤外LED、および光ディスク等に使用されるレーザダイオード(LD)等がありますが、2016年度の結果は主に光ディスク市場の縮小と可視・赤外LEDの減少によるものと推察しています。

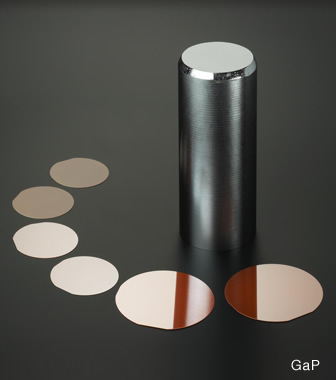

2.GaP
2016年度通期のGaPの売上高は、21億円となり、国内、海外ともに増加しました。可視LED用途市場の需要落ち込みの影響やGaP系およびGaAsP系LEDが車載、家電等の特定市場へ絞り込まれていく傾向は続いているものの、安価で高輝度な中国製AlInGaP系や供給過剰になっているGaN系LEDへの置き換えのスピードがやや緩やかになってきているものと推察しています。

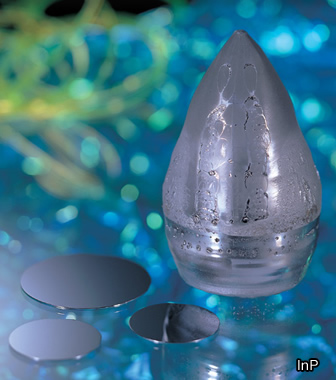

3.InP
2016年度通期のInPの売上高は、58億円となり、国内、海外ともに増加しました。今の通信量の増大を背景に、InPの主要な用途である光通信用の受発光素子の所要が堅調に推移した結果と推察しています。

活動概要

・協会会員外の化合物半導体メーカーにも広く調査協力を呼びかけ、化合物半導体の市場規模調査を実施し、業界動向についての基礎資料の充実を図るとともに、上期と下期の2回に分けて、業界の出荷状況を経済産業省と報道機関に報告しました。また、市場規模調査の在り方等について検討し、引き続き統計類の充実を図るた...

活動概要

・協会会員外の化合物半導体メーカーにも広く調査協力を呼びかけ、化合物半導体の市場規模調査を実施し、業界動向についての基礎資料の充実を図るとともに、上期と下期の2回に分けて、業界の出荷状況を経済産業省と報道機関に報告しました。また、市場規模調査の在り方等について検討し、引き続き統計類の充実を図るための活動を進めました。
・非鉄金属7団体が共同で運営する学生リクルート向けホームページの維持、管理を行いました。
・協会ホームページで部会活動、業界動向等の情報を広く発信するための議論を行い、発信内容を検討しました。

年表

全体年表

1950年代
LPE法(エピ開発)
1960年代
HB結晶(基板開発)
1970年代
LEC結晶(基板開発)
VPE法(エピ開発)
2"φ(口径)
1980年代
MOCVD法(エピ開発)
MBE法(エピ開発)
3"φ(口径)
VGF結晶(基板開発)
4"φ(口径)
1990年代
6"φ(口径)
1960年代
1962:赤外LED[GaAs] (オプトデバイス)
1962:赤色LED[GaAsP] (オプトデバイス)
1963:赤色LED[GaP] (オプトデバイス)
1968:緑色LED[GaP] (オプトデバイス)
1970年代
1970:太陽電池[GaAs] (オプトデバイス)
1972:黄色LED[GaAsP] (オプトデバイス)
1972:MESFET[GaAs] (電子デバイス)
1974:赤外LD,PD[GaAs] (オプトデバイス)
1979:VCSEL[GaAs] (オプトデバイス)
1980年代
1980:HEMT[GaAs] (電子デバイス)
1981:赤外LD,PD [InP] (オプトデバイス)
1984:赤外LED[InP] (オプトデバイス)
1984:HBT[GaAs] (電子デバイス)
1985:黄緑〜赤色LED[AlGaInP] (オプトデバイス)
1985:赤色LD[AlGaInP] (オプトデバイス)
1990年代
1993:青色LED[GaN] (オプトデバイス)
1995:緑色LED[GaN] (オプトデバイス)
1996:青色LD[GaN] (オプトデバイス)
1997:白色LED[GaN] (オプトデバイス)
1997:HEMT, HBT[InP] (電子デバイス)
1970年代
電卓、腕時計LED表示、家電製品LEDインジケーター、LED屋内ディスプレー (オプトデバイス)
1980年代
1980:日本電信電話公社が光通信システム導入、赤外線リモコン (オプトデバイス)
スーパーコンピュータの開発 (電子デバイス)
1982:CDプレーヤー発売 (オプトデバイス)
1985:自動焦点カメラ (オプトデバイス)
1986:自動車用ハイマウントストップランプ (オプトデバイス)
1987:BS放送開始、携帯電話サービス開始 (電子デバイス)
1989:太平洋横断海底光ケーブルシステム完成 (オプトデバイス)
1990年代
1991:CS放送放送開始 (電子デバイス)
1992:MDプレーヤー発売 (オプトデバイス)
1993:日本でE-mailの商用利用開始、赤外線通信(IrDA) (オプトデバイス)
800MHz帯デジタルサービス開始、GPS運用開始 (電子デバイス)
1994:LED信号機登場 (オプトデバイス)
1995:PHSサービス開始 (電子デバイス)
1996:LED方式オーロラビジョン登場、
DVDプレーヤー発売 (オプトデバイス)
1999:ドコモのiモードサービスが開始 (電子デバイス)
2000年代
2000:自動車内装用LED、分析用・医療用への利用、衛星用太陽電池への利用 (オプトデバイス)
BS・CSデジタル放送開始 (電子デバイス)
2001:IP電話、FTTH(Fiber To The Home) (オプトデバイス)
2002:無線LAN (電子デバイス)
2003:BDレコーダー発売 (オプトデバイス)
2010年代
2011:スマートフォン普及、クラウドコンピュータ普及(電子デバイス)

化合物半導体とは?

1 半導体とは?

導体と絶縁体の中間にあって、条件次第では導体にも絶縁体にもなり得る物質の総称である。

2 化合物半導体とは?

Si,Ge等は単体の元素の半導体であるが、複数の元素の化合物で半導体の性質をもつものを…

Close

1 半導体とは?

導体と絶縁体の中間にあって、条件次第では導体にも絶縁体にもなり得る物質の総称である。

2 化合物半導体とは?

Si,Ge等は単体の元素の半導体であるが、複数の元素の化合物で半導体の性質をもつものを化合物半導体と呼ぶ。その組合わせは、いろいろあるが代表的なものとして周期律表のⅢ族とⅤ族(GaAs,GaP,InP等)あるいはⅡ族とⅥ族(ZnSe,CdSe等)、Ⅳ族同士(SiC)の組合わせがあり、それぞれ異なった機能を発揮する。

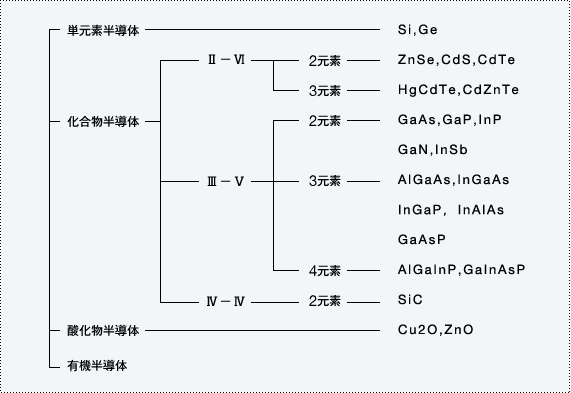

■ 半導体の種類

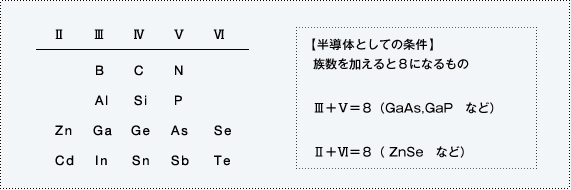

■ 周期律表からみた化合物半導体の組合わせ

■化合物半導体の特徴

化合物半導体にはSi等の単体元素半導体に比べ、次のような優れた特徴がある。
・受発光機能
・高速動作特性
・高周波特性
・磁電変換機能
・耐放射線・耐熱特性

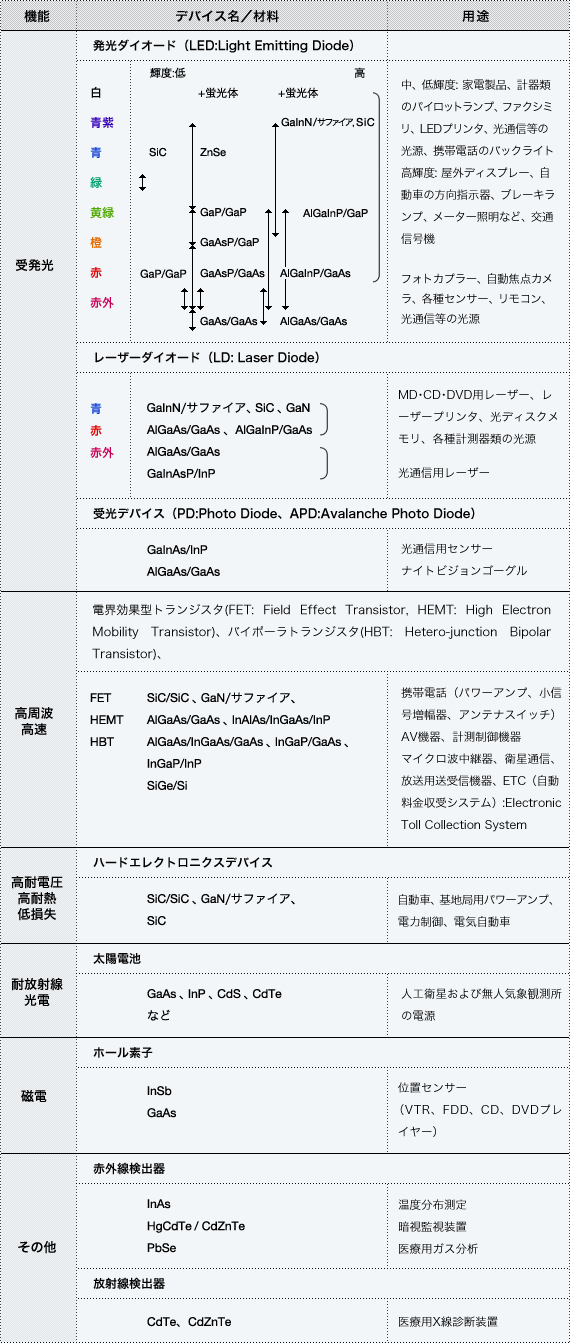

■ 化合物半導体デバイスとその応用製品
